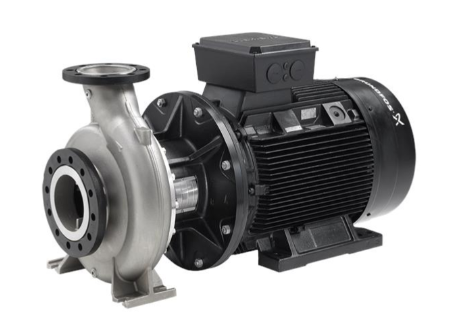

Grundfos格兰富NBG100-65-315/282 AAF2KESBQQEMW3端吸紧耦合单级泵价格-型号-参数-用途-格兰富水泵

Grundfos格兰富NBG100-65-315/282 AAF2KESBQQEMW3端吸紧耦合单级泵是根据ISO5199 标准设计的，其尺寸和额定性能符合 ISO2858 标准（16 bar）。法兰为 PN 16 型，其尺寸符合 EN 1092-1 标准。水泵带有一个轴向吸入口、一个径向排出口、水平轴和后拉设计，可使维护人员在不松动泵壳或管道的情况下拆卸电机、电机座、盖子和叶轮。非平衡式 O 型轴封符合 DIN EN 12756 标准。水泵上紧密耦合了一台风冷的异步电动机。

控制器:

Frequency converter:  None

Pressure sensor:  N

液体:

输送的液体:  水

液体温度范围:  -25 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

技术:

泵数据基于其上的泵速:  1460 转数／分钟

额定流量:  70.38 m³/h

额定扬程:  24.94 米

叶轮实际直径:  282 毫米

Nominal impeller diameter:  315

Type of impeller:  Standard

轴封配置:  Single

轴封代码:  BQQE

Curve tolerance:  ISO9906:2012 3B2

Bearing design:  Standard

格兰富端吸紧耦合单级泵NBG100-65-315/282 AAF2KESBQQEMW3材料:

泵壳:  Stainless steel

Pump housing:  EN 1.4408

泵壳:  ASTM CF8M

Wear ring:  Stainless steel

Flange:  Cast iron

   EN-GJS-500-7

   ASTM 70-50-05

叶轮:  Stainless steel

   EN 1.4408

   ASTM CF8M

Internal pump house coating:  No coating

Shaft:  Stainless steel

   EN 1.4401

   AISI 316

安装:

最大环境温度:  60 °C

最大运行压力:  16 巴

Pipe connection standard:  EN 1092-1

入口尺寸:  DN 100

出口尺寸:  DN 65

Pressure rating for pipe connection:  PN 16

Bearing lubrication:  Grease

Pump housing with feet:  Yes

Yes = With support block, No = Without support block:  N

电气数据:

电机型号:  132M

额定功率——P2:  7.5 千瓦

电源频率:  50 Hz

额定电压:  3 x 380-415D/660-690Y V

额定电流:  15,4-14,0/8,85-8,05 安

启动电流:  856-820 %

Cos phi——功率因数:  0.82

额定速度:  1460 转数／分钟

效率:  IE3 90,4%

IE效率等级:  IE3

电机满载效率:  90.4 %

3/4负载时的电机效率:  90.5 %

1/2负载时的电机效率:  89.3 %

电机极数:  4

封装等级（IEC 34-5）:  55 (Protect. water jets/dust)

绝缘等级（IEC 85）:  F

电机编号:  99313172

Bearing insulation type N-end:  Steel Bearing

其他:

Minimum efficiency index, MEI ≥:  0.70

Net weight:  177 千克

Gross weight:  199 千克

运输体积:  0.509 m3

Language on pump nameplate:  CN
