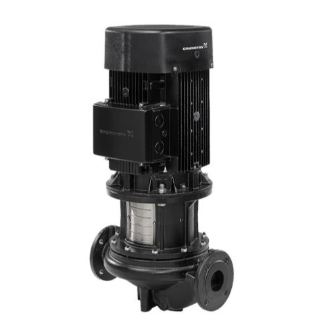

格兰富水泵TP50-290/2 A-F-A-BAQE-JW1管道泵带同轴相同直径吸入和排泄口的紧密耦合单级涡型泵。该水泵是上拉设计。例如，动力头（电机、水泵扬程和叶轮）能够在泵壳与管道保持连接的情况下被拆卸下来维护。该水泵配有一个非平衡式橡胶波纹管密封。轴封符合 DIN EN 12756 标准。管道的连接是通过 PN 16 DIN 法兰（EN 1092-2和ISO 7005-2标准）实现的。水泵上安装了一台带冷却扇的异步电动机。

控制器:

Frequency converter:  None

液体:

输送的液体:  水

液体温度范围:  0 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

格兰富水泵TP50-290/2 A-F-A-BAQE管道泵技术:

泵数据基于其上的泵速:  2910 转数／分钟

额定流量:  27.4 m³/h

额定扬程:  24.1 米

叶轮实际直径:  142 毫米

轴封代码:  BAQE

Curve tolerance:  ISO9906:2012 3B2

材料:

泵壳:  铸铁

Pump housing:  EN-GJL-250

泵壳:  ASTM class 35

叶轮:  Cast iron

   EN-GJL-200

   ASTM class 30

安装:

环境温度范围:  -30 .. 60 °C

最大运行压力:  16 巴

规定温度下的最大压力:  16 bar / 120 °C

接口型号:  DIN

Size of connection:  DN 50

Pressure rating for pipe connection:  PN 16

Port-to-port length:  340 毫米

Flange size for motor:  FF215

电气数据:

电机型号:  100LA

额定功率——P2:  3 千瓦

电源频率:  50 Hz

额定电压:  3 x 220-240D/380-415Y V

额定电流:  10,2-9,34/5,90-5,33 安

启动电流:  890 %

Cos phi——功率因数:  0.89

额定速度:  2910 转数／分钟

效率:  IE3 87,1%

IE效率等级:  IE3

电机满载效率:  87.1 %

3/4负载时的电机效率:  87.3 %

1/2负载时的电机效率:  85.9 %

电机极数:  2

封装等级（IEC 34-5）:  55 (Protect. water jets/dust)

绝缘等级（IEC 85）:  F

电机编号:  99313148

其他:

Minimum efficiency index, MEI ≥:  0.70

Net weight:  60.1 千克

Gross weight:  72 千克

运输体积:  0.217 m3
