格兰富单级管道泵TP 200-290/4 A3-F-O-DAQF-SW3紧密耦合单级涡型泵报价-配置-规格-曲线-备件-CAD-资料-Grundfos格兰富水泵

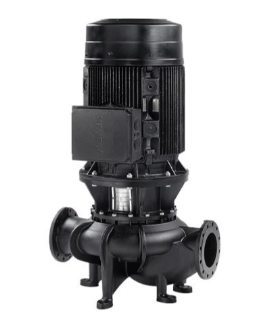

格兰富TP 200-290/4 A3-F-O-DAQF-SW3带同轴相同直径吸入和排泄口的紧密耦合单级涡型泵。该水泵是上拉设计。例如，动力头（电机、水泵扬程和叶轮）能够在泵壳与管道保持连接的情况下被拆卸下来维护。水泵上安置了一个平衡式 O 型圈密封。轴封符合 DIN EN 12756 标准。管道的连接是通过 PN 25 DIN 法兰（EN 1092-2 和 ISO 7005-2 标准）实现的。水泵上安装了一台带冷却扇的异步电动机。

控制器:

Frequency converter:  None

液体:

输送的液体:  水

液体温度范围:  0 .. 140 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

格兰富TP 200-290/4 A3-F-O-DAQF-SW3单级管道泵技术:

泵数据基于其上的泵速:  1480 转数／分钟

额定流量:  517 m³/h

额定扬程:  21 米

叶轮实际直径:  285 毫米

轴封代码:  DAQF

Curve tolerance:  ISO9906:2012 3B

材料:

泵壳:  韧铁

Pump housing:  EN-GJS-400-18-LT

泵壳:  ASTM Grade 60-40-18

叶轮:  Cast iron

   EN-GJL-200

   ASTM class 30

安装:

环境温度范围:  -30 .. 60 °C

最大运行压力:  25 巴

规定温度下的最大压力:  25 bar / 140 °C

接口型号:  DIN

Size of connection:  DN 200

Pressure rating for pipe connection:  PN 25

Port-to-port length:  900 毫米

Flange size for motor:  FF400

电气数据:

电机型号:  225S

额定功率——P2:  37 千瓦

电源频率:  50 Hz

额定电压:  3 x 380-415D/660-690Y V

额定电流:  68,4-62,7/39,4-38 安

启动电流:  773 %

Cos phi——功率因数:  0.87

额定速度:  1480 转数／分钟

效率:  IE3 93,9%

IE效率等级:  IE3

电机满载效率:  93.9 %

3/4负载时的电机效率:  94.6 %

1/2负载时的电机效率:  94.1 %

电机极数:  4

封装等级（IEC 34-5）:  55 (Protect. water jets/dust)

绝缘等级（IEC 85）:  F

电机编号:  83P16234

其他:

Minimum efficiency index, MEI ≥:  0.70

Net weight:  596 千克

Gross weight:  692 千克

运输体积:  1.68 m3
