格兰富316高级不锈钢CRN 155-2 A-F-A-V-HQQV立式多级离心泵流量-扬程-功率-产品手册-技术资料-丹麦Grundfos进口水泵

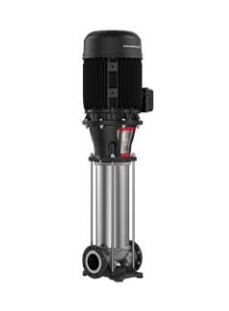

Grundfos格兰富CRN 155-2 A-F-A-V-HQQV立式多级离心泵，入口和出口位于同一水平面（内联）。与液体接触的泵体材料为高等级不锈钢。格兰富筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过DIN法兰实现的。水泵上安装了一台3相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:  水

液体温度范围:  -20 .. 90 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

Grundfos格兰富立式多级离心泵CRN155-2 A-F-A-V-HQQV技术参数:

泵数据基于其上的泵速:  2971 转数／分钟

额定流量:  155 m³/h

额定扬程:  55.1 米

Pump orientation:  Vertical

轴封配置:  Single

轴封代码:  HQQV

Approvals:  CE,UKCA,SEPRO

Approvals for drinking water:  ACS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Stainless steel

Base:  EN 1.4408

   ASTM A351 CF8M

叶轮:  Stainless steel

   EN 1.4401

   AISI 316

轴承:  WC/WC

支撑轴承:  Graflon

Material certified according to:  European standards

安装:

最大环境温度:  55 °C

最大运行压力:  16 巴

规定温度下的最大压力:  16 bar / 90 °C

接口型号:  DIN

入口尺寸:  DN 150

出口尺寸:  DN 150

Pressure rating for pipe connection:  PN 16

Flange size for motor:  FF350

电气数据:

Motor standard:  IEC

电机型号:  INNOMOTICS_SIEMENS

额定功率——P2:  30 千瓦

泵所需功率（P2）:  30 千瓦

电源频率:  50 Hz

额定电压:  3 x 380D/660Y V

额定电流:  55.0/31.5 安

启动电流:  780 %

Cos phi——功率因数:  0.89

额定速度:  2955 转数／分钟

效率:  IE3 93,3%

IE效率等级:  IE3

电机满载效率:  93.3 %

3/4负载时的电机效率:  93.4 %

1/2负载时的电机效率:  92.6 %

电机极数:  2

封装等级（IEC 34-5）:  IP55

绝缘等级（IEC 85）:  F

电机编号:  M1U05332

控制器:

Frequency converter:  None

其他:

Terminal box position:  6

Minimum efficiency index, MEI ≥:  0.70

Net weight:  406 千克

Gross weight:  523 千克

运输体积:  1.25 m3

Thrust handling device:  N

产地:  CN
