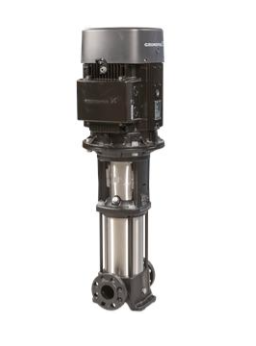

格兰富CR5-5 A-FGJ-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过 DIN- ANSI-JIS 联合法兰实现的。 水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:  水

液体温度范围:  -20 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

格兰富Grundfos立式多级离心泵CR 5-5 A-FGJ-A-E-HQQE技术参数:

泵数据基于其上的泵速:  2864 转数／分钟

额定流量:  5.8 m³/h

额定扬程:  24.1 米

Pump orientation:  Vertical

轴封配置:  Single

轴封代码:  HQQE

Approvals:  CE,EAC,UKCA,CCCS,SEPRO

Approvals for drinking water:  WRAS,ACS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Cast iron

Base:  EN 1561 EN-GJL-200

   ASTM A48-25B

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

轴承:  SIC

安装:

最大环境温度:  60 °C

最大运行压力:  25 巴

规定温度下的最大压力:  25 bar / 120 °C

   25 bar / -20 °C

接口型号:  DIN / ANSI / JIS

入口尺寸:  DN 25/32

出口尺寸:  DN 25/32

Pressure rating for pipe connection:  PN 25

Flange rating inlet:  250 lb

Flange size for motor:  FT100

电气数据:

Motor standard:  IEC

电机型号:  80A

额定功率——P2:  0.75 千瓦

泵所需功率（P2）:  0.75 千瓦

电源频率:  50 Hz

额定电压:  3 x 220-240D/380-415Y V

额定电流:  3.30/1.90 安

启动电流:  580-620 %

Cos phi——功率因数:  0.81-0.71

额定速度:  2840-2870 转数／分钟

IE效率等级:  IE3

电机满载效率:  80.7 %

3/4负载时的电机效率:  82.7-80.9 %

1/2负载时的电机效率:  81.7-77.9 %

电机极数:  2

封装等级（IEC 34-5）:  55 Dust/Jetting

绝缘等级（IEC 85）:  F

电机编号:  85U06104

控制器:

Frequency converter:  None

其他:

Terminal box position:  6

Minimum efficiency index, MEI ≥:  0.57

Net weight:  27.1 千克

Gross weight:  29.9 千克

运输体积:  0.063 m3
