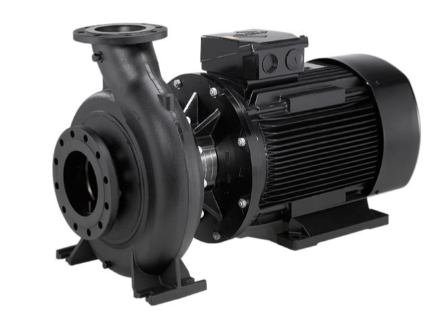

格兰富NB 32-160/139 AAF2AESDAQFIW1单级涡壳离心泵

格兰富NB 32-160/139 AAF2AESDAQFIW1非自吸式单级涡壳离心泵是根据 ISO5199 标准设计的，其尺寸和额定性能符合 EN 733 标准（10 bar）。 法兰为 PN 16 型，其尺寸符合 EN 1092-2 标准。水泵带有一个轴向吸入口、一个径向排出口、水平轴和后拉设计，可使维护人员在不松动泵壳或管道的情况下拆卸电机、电机座、盖子和叶轮。平衡式 O 型轴封符合 DIN EN 12756 标准。水泵上紧密耦合了一台风冷的异步电动机。

控制器:

Frequency converter:  None

Pressure sensor:  N

液体:

输送的液体:  水

液体温度范围:  0 .. 140 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

格兰富非自吸式单级涡壳离心泵NB 32-160/139 AAF2AESDAQFIW1参数技术:

泵数据基于其上的泵速:  2900 转数／分钟

额定流量:  23.1 m³/h

额定扬程:  19.9 米

叶轮实际直径:  139 毫米

Nominal impeller diameter:  160

轴封配置:  Single

轴封代码:  DAQF

Curve tolerance:  ISO9906:2012 3B2

Bearing design:  Standard

材料:

泵壳:  铸铁

Pump housing:  EN-GJL-250

泵壳:  ASTM class 35

Wear ring:  Brass

叶轮:  Cast iron

   EN-GJL-200

   ASTM class 30

Internal pump house coating:  CED

Shaft:  Stainless steel

   EN 1.4301

   AISI 304

安装:

环境温度范围:  -30 .. 60 °C

最大运行压力:  16 巴

Pipe connection standard:  EN 1092-2

入口尺寸:  DN 50

出口尺寸:  DN 32

Pressure rating for pipe connection:  PN 16

Bearing lubrication:  Grease

Pump housing with feet:  Yes

Yes = With support block, No = Without support block:  N

电气数据:

电机型号:  90LE

额定功率——P2:  2.2 千瓦

电源频率:  50 Hz

额定电压:  3 x 220-240D/380-415Y V

额定电流:  8.00/4.60 安

启动电流:  840-920 %

额定速度:  2890-2910 转数／分钟

IE效率等级:  IE3

电机满载效率:  85.9 %

3/4负载时的电机效率:  88.2-87.2 %

1/2负载时的电机效率:  88.0-85.5 %

电机极数:  2

封装等级（IEC 34-5）:  55 Dust/Jetting

绝缘等级（IEC 85）:  F

电机编号:  99583819

Bearing insulation type N-end:  Steel Bearing

其他:

Minimum efficiency index, MEI ≥:  0.59

Net weight:  45 千克

Gross weight:  55 千克

运输体积:  0.178 m3
