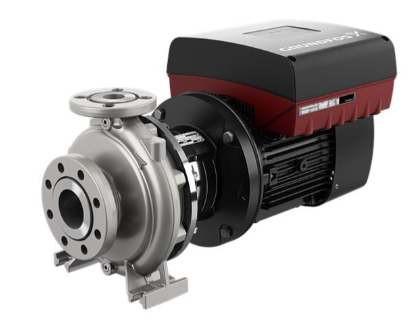

格兰富NBGE 50-32-250/257 AAF2KESBQQEHWA单级涡壳离心泵

格兰富NBGE 50-32-250/257 AAF2KESBQQEHWA非自吸式单级涡壳离心泵是根据ISO5199 标准设计的，其尺寸和额定性能符合ISO2858 标准（16 bar）。法兰为 PN 16 型，其尺寸符合 EN 1092-1 标准。水泵带有一个轴向吸入口、一个径向排出口、水平轴和后拉设计，可使维护人员在不松动泵壳或管道的情况下拆卸电机、电机座、盖子和叶轮。非平衡式 O 型轴封符合DIN EN 12756 标准。水泵上紧密耦合了一台风冷的永磁同步电动机。电机的接线盒中包含了一个变频器和 PI 控制器。这让系统能够对电机转速进行连续的调节，使得水泵能够根据环境条件调整到最佳工作状态。

控制器:

Frequency converter:  Built-in

Pressure sensor:  N

液体:

输送的液体:  水

液体温度范围:  -25 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

Grundfos格兰富非自吸式单级涡壳离心泵NBGE 50-32-250/257 AAF2KESBQQEHWA技术参数:

泵数据基于其上的泵速:  1470 转数／分钟

额定流量:  12.57 m³/h

额定扬程:  19.32 米

叶轮实际直径:  257 毫米

Nominal impeller diameter:  250

Type of impeller:  Standard

轴封配置:  Single

轴封代码:  BQQE

Curve tolerance:  ISO9906:2012 3B2

Bearing design:  Standard

材料:

泵壳:  Stainless steel

Pump housing:  EN 1.4408

泵壳:  ASTM CF8M

Wear ring:  Stainless steel

叶轮:  Stainless steel

   EN 1.4408

   ASTM CF8M

Internal pump house coating:  No coating

Shaft:  Stainless steel

   EN 1.4401

   AISI 316

安装:

环境温度范围:  -20 .. 50 °C

最大运行压力:  16 巴

Pipe connection standard:  EN 1092-1

入口尺寸:  DN 50

出口尺寸:  DN 32

Pressure rating for pipe connection:  PN 16

Bearing lubrication:  Grease

Pump housing with feet:  Yes

Yes = With support block, No = Without support block:  N

电气数据:

额定功率——P2:  1.5 千瓦

电源频率:  50 Hz

额定电压:  3 x 380-500 V

额定电流:  2.9-2.5 安

Cos phi——功率因数:  0.93

额定速度:  180-2000 转数／分钟

IE效率等级:  IE5

电机满载效率:  88 %

电机极数:  4

封装等级（IEC 34-5）:  IP55

绝缘等级（IEC 85）:  F

电机编号:  98971263

Bearing insulation type N-end:  Steel Bearing

其他:

Minimum efficiency index, MEI ≥:  0.70

Net weight:  75 千克

Gross weight:  92 千克

运输体积:  0.315 m3

Language on pump nameplate:  GB
