Grundfos格兰富市政输配水CR 32-4 A-F-A-V-HQQV立式多级离心泵报价-配置-规格-曲线-备件-CAD-制图-资料-丹麦格兰富水泵

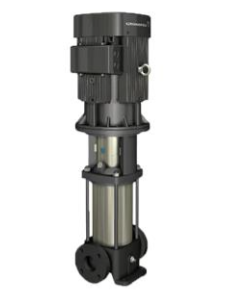

格兰富CR 32-4 A-F-A-V-HQQV立式多级离心泵，入口和出口位于同一水平面（内联）。水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过DIN法兰实现的。水泵上安装了一台3相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:  水

液体温度范围:  -20 .. 90 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

Grundfos格兰富CR 32-4 A-F-A-V-HQQV立式多级离心泵技术资料:

泵数据基于其上的泵速:  2919 转数／分钟

额定流量:  30 m³/h

额定扬程:  59.1 米

Pump orientation:  Vertical

轴封配置:  Single

主轴封:  HQQV

轴封代码:  HQQV

Approvals:  CE,EAC,UKCA,SEPRO

Approvals for drinking water:  WRAS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Cast iron

Base:  EN 1563 EN-GJS-500-7

   ASTM A536 80-55-06

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

支撑轴承:  Graflon

安装:

最大环境温度:  60 °C

最大运行压力:  16 巴

规定温度下的最大压力:  16 bar / 90 °C

   16 bar / -20 °C

接口型号:  DIN

入口尺寸:  DN 65

出口尺寸:  DN 65

Pressure rating for pipe connection:  PN 40

Flange size for motor:  FF265

电气数据:

Motor standard:  IEC

电机型号:  132SB

额定功率——P2:  7.5 千瓦

泵所需功率（P2）:  7.5 千瓦

电源频率:  50 Hz

额定电压:  3 x 380-415D/660-690Y V

额定电流:  14.4-14.0/8.30-8.10 安

启动电流:  780-910 %

Cos phi——功率因数:  0.88-0.86

额定速度:  2910-2920 转数／分钟

IE效率等级:  IE3

电机满载效率:  90.1-90.4 %

3/4负载时的电机效率:  90.8-90.9 %

1/2负载时的电机效率:  90.8-90.4 %

电机极数:  2

封装等级（IEC 34-5）:  55 Dust/Jetting

绝缘等级（IEC 85）:  F

电机编号:  85U18522

控制器:

Frequency converter:  None

Pressure sensor:  N

其他:

Minimum efficiency index, MEI ≥:  0.70

Net weight:  110 千克

Gross weight:  133 千克

运输体积:  0.309 m3
