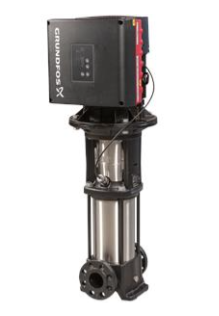

格兰富带变频器CRE 5-5 N-FGJ-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过 DIN- ANSI-JIS 联合法兰实现的。水泵上安装了一台1相位带冷却扇和脚架的异步电动机。根据 IEC 60034-30-2 标准，该电机的能效属于IE5 级别。电机的接线盒中包含了一个变频器和 PI 控制器。这让系统能够对电机转速进行连续的调节，使得水泵能够根据环境条件调整到最佳工作状态。电机接线盒上的操作面板包含一个四英寸的TFT显示器、多个按钮和格兰富 Eye指示灯。显示器为所有功能提供一个用户友好型的可视化界面。 按钮用来在菜单结构中导航,以访问水泵和性能现场数据、支持设置需要设置的设置点以及将水泵设置为“最小”或“最大”运行强度或“停止”。与泵的通讯可以通过 Grundfos GO Remote （附件）来进行。 遥控器可用来进行进一步的设置以及读取某些参数，如“实际值”、“速度”、“输入功率”和“总耗电量”。 操作面板上的 Grundfos Eye 指示灯可显示泵的状态：

“通电”： 电机在运转（旋转的绿色指示灯）或未运转（常亮的绿色指示灯）

“警告”： 电机仍在运转（旋转的黄色指示灯）或已经停止（常亮的黄色指示灯）

“报警”： 电机已停止（闪烁的红色指示灯）。

接线盒拥有大量输入和输出接口，可让电机用于需要较多输入和输出的高级应用中。

两个专用数字输入

三个模拟输入，0(4)-20 mA、0-5 V、0-10 V、0.5 - 3.5 V；厂方安装的压力传感器连接至此三个输入接口中的一个

电位计和传感器的 5V 供电

一个模拟输出，0-10 V, 0(4)-20 mA

两个可配置数字输入或开路集电极输出

两个 Pt100/Pt1000 输入

LiqTec，干运转保护传感器输入

格兰富数字传感器输入和输出

为传感器提供的 24V 供电电压

两个信号继电器输出（无电势触点）

GENIbus 连接

Grundfos CIM 总线模块接口。

液体:

输送的液体:  水

液体温度范围:  -20 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

Grundfos格兰富带变频器CRE 5-5 N-FGJ-A-E-HQQE立式多级离心泵技术资料:

泵数据基于其上的泵速:  3878 转数／分钟

额定流量:  7.54 m³/h

额定扬程:  46.15 米

Pump orientation:  Vertical

轴封配置:  Single

主轴封:  HQQE

轴封代码:  HQQE

Approvals:  CE,EAC,UKCA,CURUS,SEPRO

Approvals for drinking water:  WRAS,ACS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Cast iron

Base:  EN 1561 EN-GJL-200

   ASTM A48-25B

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

轴承:  SIC

安装:

最大环境温度:  50 °C

最大运行压力:  25 巴

规定温度下的最大压力:  25 bar / 120 °C

   25 bar / -20 °C

接口型号:  DIN / ANSI / JIS

入口尺寸:  DN 25/32

吸水口尺寸:  1 1/4 inch

出口尺寸:  DN 25/32

   1 1/4 inch

Pressure rating for pipe connection:  PN 25

Flange rating inlet:  250 lb

Flange size for motor:  FT115

电气数据:

Motor standard:  IEC

电机型号:  90SC

额定功率——P2:  1.5 千瓦

泵所需功率（P2）:  1.5 千瓦

Over/undersize motor:  Standard motor size

电源频率:  50 / 60 Hz

额定电压:  1 x 200-240 V

安全系数:  0.00

额定电流:  9.1-7.6 安

Cos phi——功率因数:  0.99

额定速度:  360-4000 转数／分钟

IE效率等级:  IE5

电机满载效率:  87.4 %

封装等级（IEC 34-5）:  IP55

绝缘等级（IEC 85）:  F

电机编号:  98362278

控制器:

Frequency converter:  Built-in

Pressure sensor:  Y

其他:

Terminal box position:  6

Minimum efficiency index, MEI ≥:  0.57

Net weight:  32 千克

Gross weight:  34.9 千克

运输体积:  0.143 m3
