Grundfos格兰富采暖通风与空调供热系统NBG50-32-125.1/140 AAF2AESBAQEIW1端吸紧耦合单级泵价格-型号-参数-用途-丹麦格兰富水泵

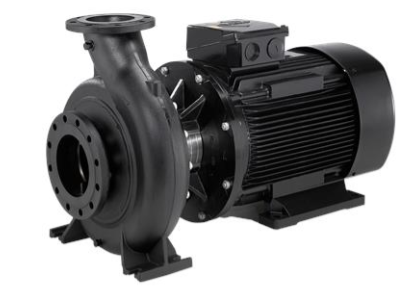

Grundfos格兰富NBG50-32-125.1/140 AAF2AESBAQEIW1端吸紧耦合单级泵非自吸式单级涡壳离心泵是根据ISO5199标准设计的，其尺寸和额定性能符合ISO2858标准（16 bar）。法兰为 PN 16 型，其尺寸符合EN 1092-2标准。水泵带有一个轴向吸入口、一个径向排出口、水平轴和后拉设计，可使维护人员在不松动泵壳或管道的情况下拆卸电机、电机座、盖子和叶轮。非平衡式O型轴封符合DIN EN 12756 标准。水泵上紧密耦合了一台风冷的异步电动机。

控制器:

Frequency converter:  None

Pressure sensor:  N

液体:

输送的液体:  水

液体温度范围:  0 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

格兰富NBG50-32-125.1/140 AAF2AESBAQEIW1端吸紧耦合单级泵技术参数:

泵数据基于其上的泵速:  2870 转数／分钟

额定流量:  23.16 m³/h

额定扬程:  22.14 米

叶轮实际直径:  140 毫米

Nominal impeller diameter:  125.1

Type of impeller:  Standard

轴封配置:  Single

主轴封:  BAQE

轴封代码:  BAQE

Curve tolerance:  ISO9906:2012 3B2

Bearing design:  Standard

材料:

泵壳:  铸铁

Pump housing:  EN-GJL-250

泵壳:  ASTM class 35

Wear ring:  Brass

叶轮:  Cast iron

   EN-GJL-200

   ASTM class 30

Internal pump house coating:  CED

Shaft:  Stainless steel

   EN 1.4301

   AISI 304

安装:

最大环境温度:  60 °C

最大运行压力:  16 巴

Pipe connection standard:  EN 1092-2

入口尺寸:  DN 50

出口尺寸:  DN 32

Pressure rating for pipe connection:  PN 16

Bearing lubrication:  Grease

Pump housing with feet:  Yes

Yes = With support block, No = Without support block:  N

电气数据:

电机型号:  90L

额定功率——P2:  2.2 千瓦

电源频率:  50 Hz

额定电压:  3 x 220-240D/380-415Y V

额定电流:  7,74-7,74/4,47 安

启动电流:  819 %

Cos phi——功率因数:  0.87

额定速度:  2870 转数／分钟

效率:  IE3 86,5%

IE效率等级:  IE3

电机满载效率:  86.5 %

3/4负载时的电机效率:  88.0 %

1/2负载时的电机效率:  88.1 %

电机极数:  2

封装等级（IEC 34-5）:  55 (Protect. water jets/dust)

绝缘等级（IEC 85）:  F

电机编号:  M3N03208

Bearing insulation type N-end:  Steel Bearing

其他:

Minimum efficiency index, MEI ≥:  0.70

Net weight:  52 千克

Gross weight:  62 千克

运输体积:  0.178 m3
