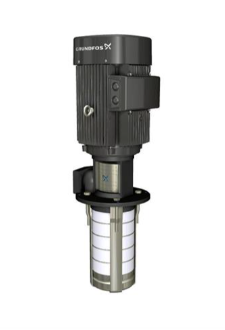

格兰富MTR 3-25/25 D-M-A-AQQV多级浸入式机床泵

格兰富MTR 3-25/25 D-M-A-AQQV多级浸入式自吸离心泵，适用于在水箱等内垂直安装。水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。该泵标配有独特的无泄漏解决方案。该泵具有以下特点：

安装长度符合DIN 5440标准。

叶轮、中间腔和花键轴由Stainless steel制成。

机械轴封符合EN12756 标准。

通过铸铁分体式联轴器进行动力传输。

法兰连接，便于安装和更换。包含对接法兰。

水泵上安置了一个机械轴封，非平衡式 O 型密封。水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。浸没深度： 574毫米

控制器:

Frequency converter:  None

液体:

输送的液体:  水

液体温度范围:  -10 .. 90 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

技术:

泵数据基于其上的泵速:  2863 转数／分钟

额定流量:  3 m³/h

额定扬程:  122 米

Chambers:  25

Drainage back to tank:  Y

Pump orientation:  Vertical

轴封代码:  AQQV

Approvals:  CE,EAC,UKCA,

Curve tolerance:  ISO9906:2012 3B

Cable gland entry:  2xPG 16 blind plug

材料:

Pump head:  Cast iron

   EN 1561 EN-GJL-200

   ASTM A48-25B

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

安装:

最大环境温度:  60 °C

最大运行压力:  25 巴

规定温度下的最大压力:  25 bar / 90 °C

接口型号:  Square / Rp

出口尺寸:  1 1/4 inch

Immersion depth:  574 毫米

Flange size for motor:  FT115

电气数据:

Motor standard:  IEC

电机型号:  90LE

额定功率——P2:  2.2 千瓦

电源频率:  50 Hz

Suitable for 50/60 Hz:  N

额定电压:  3 x 200-220D/346-380Y V

额定电流:  8.95-9.10/5.15-5.25 安

启动电流:  880-950 %

Cos phi——功率因数:  0.84-0.76

额定速度:  2910-2930 转数／分钟

IE效率等级:  IE3

电机满载效率:  85.9 %

3/4负载时的电机效率:  88.1-86.4 %

1/2负载时的电机效率:  87.2-84.0 %

电机极数:  2

封装等级（IEC 34-5）:  55 Dust/Jetting

绝缘等级（IEC 85）:  F

电机编号:  99605828

其他:

Terminal box position:  6

Minimum efficiency index, MEI ≥:  0.70

Net weight:  27.3 千克

Gross weight:  31.3 千克

运输体积:  0.129 m3
