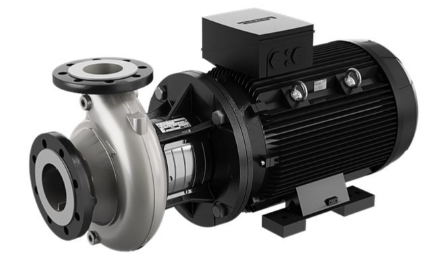

格兰富端吸紧耦合单级泵NBG80-50-250/263 AAF2KESBQQESW1非自吸式单级涡壳离心泵

格兰富端吸紧耦合单级泵NBG 80-50-250/263 AAF2KESBQQESW1非自吸式单级涡壳离心泵是根据 ISO5199 标准设计的，其尺寸和额定性能符合 ISO2858 标准（16 bar）。法兰为 PN 16 型，其尺寸符合 EN 1092-1 标准。水泵带有一个轴向吸入口、一个径向排出口、水平轴和后拉设计，可使维护人员在不松动泵壳或管道的情况下拆卸电机、电机座、盖子和叶轮。非平衡式O型轴封符合 DIN EN 12756 标准。水泵上紧密耦合了一台风冷的异步电动机。

控制器:

Frequency converter:   None

Pressure sensor:   N

液体:

输送的液体:   水

液体温度范围:   -25 .. 120 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   2960 转数／分钟

额定流量:   97.07 m³/h

额定扬程:   80.01 米

叶轮实际直径:   263 毫米

Nominal impeller diameter:   250

Type of impeller:   Standard

轴封配置:   Single

轴封代码:   BQQE

Curve tolerance:   ISO9906:2012 3B

Bearing design:   Standard

材料:

泵壳:   Stainless steel

Pump housing:   EN 1.4408

泵壳:   ASTM CF8M

Wear ring:   Stainless steel

Flange:   Cast iron

    EN-GJS-500-7

    ASTM 70-50-05

叶轮:   Stainless steel

    EN 1.4408

    ASTM CF8M

Internal pump house coating:   No coating

Shaft:   Stainless steel

    EN 1.4401

    AISI 316

安装:

最大环境温度:   60 °C

最大运行压力:   16 巴

Pipe connection standard:   EN 1092-1

入口尺寸:   DN 80

出口尺寸:   DN 50

Pressure rating for pipe connection:   PN 16

Bearing lubrication:   Grease

Pump housing with feet:   No

Yes = With support block, No = Without support block:   N

电气数据:

电机型号:   200LB

额定功率——P2:   37 千瓦

电源频率:   50 Hz

额定电压:   3 x 380-415D/660-690Y V

额定电流:   66,5-60,5/38,5-35,0 安

启动电流:   900 %

Cos phi——功率因数:   0.90

额定速度:   2960 转数／分钟

效率:   IE3 93,7%

IE效率等级:   IE3

电机满载效率:   93.7 %

3/4负载时的电机效率:   93.8 %

1/2负载时的电机效率:   93.1 %

电机极数:   2

封装等级（IEC 34-5）:   55 (Protect. water jets/dust)

绝缘等级（IEC 85）:   F

电机编号:   99313158

Bearing insulation type N-end:   Steel Bearing

其他:

Minimum efficiency index, MEI ≥:   0.67

Net weight:   347 千克

Gross weight:   372 千克

运输体积:   0.707 m3

Custom tariff no.:   84137099.90

Language on pump nameplate:   CN
