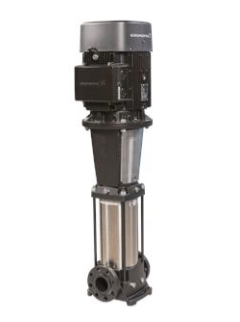

格兰富CR32-12-2 A-F-A-V-HQQV立式多级离心泵

格兰富CR 32-12-2 A-F-A-V-HQQV立式多级离心泵，入口和出口位于同一水平面（内联）。水泵扬程和基座使用铸铁制造，所有其它与液体接触的部件为不锈钢制造。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过DIN法兰实现的。水泵上安装了一台 3 相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:   水

液体温度范围:   -20 .. 90 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

技术:

泵数据基于其上的泵速:   2947 转数／分钟

额定流量:   30 m³/h

额定扬程:   177.5 米

Pump orientation:   Vertical

轴封配置:   Single

轴封代码:   HQQV

Approvals:   CE,EAC,UKCA,SEPRO

Approvals for drinking water:   WRAS

Curve tolerance:   ISO9906:2012 3B

材料:

底座:   Cast iron

Base:   EN 1563 EN-GJS-500-7

    ASTM A536 80-55-06

叶轮:   Stainless steel

    EN 1.4301

    AISI 304

轴承:   SIC

支撑轴承:   Graflon

安装:

最大环境温度:   60 °C

最大运行压力:   30 巴

规定温度下的最大压力:   30 bar / 90 °C

    30 bar / -20 °C

接口型号:   DIN

入口尺寸:   DN 65

出口尺寸:   DN 65

Pressure rating for pipe connection:   PN 40

Flange size for motor:   FF300

格兰富CR32-12-2 A-F-A-V-HQQV立式多级离心泵电气数据:

Motor standard:   IEC

电机型号:   180MB

额定功率——P2:   22 千瓦

泵所需功率（P2）:   22 千瓦

电源频率:   50 Hz

额定电压:   3 x 380-415D/660-690Y V

额定电流:   39.5/22.8 安

启动电流:   830 %

Cos phi——功率因数:   0.90

额定速度:   2950 转数／分钟

IE效率等级:   IE3

电机满载效率:   92.7 %

3/4负载时的电机效率:   93.7-94.0 %

1/2负载时的电机效率:   94.4-94.1 %

电机极数:   2

封装等级（IEC 34-5）:   55 Dust/Jetting

绝缘等级（IEC 85）:   F

电机编号:   85U17530

控制器:

Frequency converter:   None

其他:

Terminal box position:   6

Minimum efficiency index, MEI ≥:   0.70

Net weight:   223 千克

Gross weight:   268 千克

运输体积:   0.808 m3
