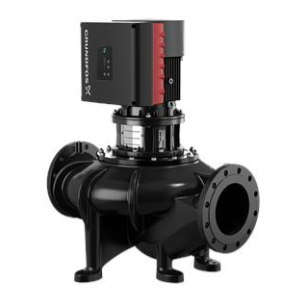

格兰富TPE 125-310/2 A-F-A-BQQE-QWB单级管道泵

格兰富TPE 125-310/2 A-F-A-BQQE-QWB单级管道泵带同轴相同直径吸入和排泄口的紧密耦合单级涡型泵。该水泵是上拉设计。例如，动力头（电机、水泵扬程和叶轮）能够在泵壳与管道保持连接的情况下被拆卸下来维护。该水泵配有一个非平衡式橡胶波纹管密封。轴封符合 DIN EN 12756 标准。管道的连接是通过 PN 16 DIN 法兰（EN 1092-2 和 ISO 7005-2 标准）实现的。水泵上安装了一台风冷的永磁同步电动机。根据 IEC 60034-30-2 标准，该电机的能效属于IE5级别。

控制器:

Frequency converter:  Built-in

液体:

输送的液体:  水

液体温度范围:  -25 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

Grundfos格兰富TPE 125-310/2 A-F-A-BQQE-QWB单级管道泵技术资料:

泵数据基于其上的泵速:  2950 转数／分钟

额定流量:  243 m³/h

额定扬程:  25 米

叶轮实际直径:  160 毫米

轴封代码:  BQQE

Curve tolerance:  ISO9906:2012 3B

材料:

泵壳:  铸铁

Pump housing:  EN-GJL-250

泵壳:  ASTM class 35

叶轮:  Cast iron

   EN-GJL-200

   ASTM class 30

安装:

环境温度范围:  -20 .. 50 °C

最大运行压力:  16 巴

规定温度下的最大压力:  16 bar / 120 °C

接口型号:  DIN

Size of connection:  DN 125

Pressure rating for pipe connection:  PN 16

Port-to-port length:  620 毫米

Flange size for motor:  FF300

电气数据:

电机型号:  180MC

额定功率——P2:  22 千瓦

电源频率:  50 Hz

额定电压:  3 x 380-480 V

额定电流:  39.2-31.5 安

Cos phi——功率因数:  0.94-0.93

额定速度:  360-4000 转数／分钟

IE效率等级:  IE5

电机满载效率:  92.9 %

电机极数:  2

封装等级（IEC 34-5）:  IP55

绝缘等级（IEC 85）:  F

电机编号:  93026248

其他:

Minimum efficiency index, MEI ≥:  0.70

Net weight:  210 千克

Gross weight:  247 千克

运输体积:  0.743 m3

产地:  CN
