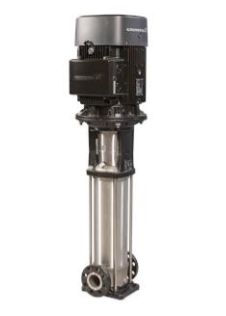

格兰富CRN 20-3 A-FGJ-A-V-HQQV立式多级离心泵

格兰富CRN 20-3 A-FGJ-A-V-HQQV立式多级离心泵，入口和出口位于同一水平面（内联）。与液体接触的泵体材料为高等级不锈钢。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过 DIN- ANSI-JIS 联合法兰实现的。水泵上安装了一台3相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:   水

液体温度范围:   -20 .. 90 °C

运行时的液体温度:   20 °C

密度:   998.2 kg/m³

Grundfos格兰富CRN 20-3 A-FGJ-A-V-HQQV立式多级离心泵技术资料:

泵数据基于其上的泵速:   2917 转数／分钟

额定流量:   21 m³/h

额定扬程:   34.6 米

Pump orientation:   Vertical

轴封配置:   Single

轴封代码:   HQQV

Approvals:   CE,EAC,UKCA,SEPRO

Approvals for drinking water:   WRAS

Curve tolerance:   ISO9906:2012 3B

材料:

底座:   Stainless steel

Base:   EN 1.4408

    AISI 316

叶轮:   Stainless steel

    EN 1.4401

    AISI 316

轴承:   SIC

安装:

最大环境温度:   60 °C

最大运行压力:   25 巴

规定温度下的最大压力:   25 bar / 90 °C

    25 bar / -20 °C

接口型号:   DIN / ANSI / JIS

入口尺寸:   DN 50

出口尺寸:   DN 50

Pressure rating for pipe connection:   PN 25

Flange rating inlet:   300 lb

Flange size for motor:   FT130

电气数据:

Motor standard:   IEC

电机型号:   112MC

额定功率——P2:   4 千瓦

泵所需功率（P2）:   4 千瓦

电源频率:   50 Hz

额定电压:   3 x 380-415D V

额定电流:   7.9 安

启动电流:   1000-1110 %

Cos phi——功率因数:   0.87

额定速度:   2920-2940 转数／分钟

IE效率等级:   IE3

电机满载效率:   88.1 %

3/4负载时的电机效率:   88.6-88.2 %

1/2负载时的电机效率:   85.2-88.1 %

电机极数:   2

封装等级（IEC 34-5）:   55 Dust/Jetting

绝缘等级（IEC 85）:   F

电机编号:   85U16413

控制器:

Frequency converter:   None

其他:

Terminal box position:   6

Minimum efficiency index, MEI ≥:   0.70

Net weight:   68 千克

Gross weight:   90 千克

运输体积:   0.234 m3
