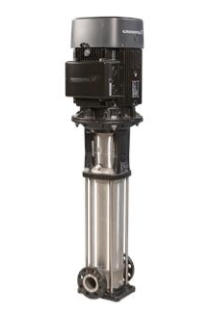

格兰富不锈钢304定制泵CRI 1-30 X-FGJ-A-E-HQQE立式多级离心泵

格兰富不锈钢304定制泵CRI 1-30 X-FGJ-A-E-HQQE立式多级离心泵，入口和出口位于同一水平面（内联）。与液体接触的泵体材料为不锈钢。筒式轴封能提高机器的可靠性和操控的安全性，使维护更加简便。电能是通过夹壳式联轴器传输的。管道的连接是通过DIN- ANSI-JIS 联合法兰实现的。水泵上安装了一台3相位带冷却扇和脚架的异步电动机。

液体:

输送的液体:  水

液体温度范围:  -20 .. 120 °C

运行时的液体温度:  20 °C

密度:  998.2 kg/m³

Grundfos格兰富CRI 1-30 X-FGJ-A-E-HQQE立式多级离心泵技术参数:

泵数据基于其上的泵速:  2896 转数／分钟

额定流量:  1.8 m³/h

额定扬程:  141.2 米

Pump orientation:  Vertical

轴封配置:  Single

主轴封:  HQQE

轴封代码:  HQQE

Approvals:  CE,EAC,UKCA,CCCS,SEPRO

Approvals for drinking water:  WRAS,ACS

Curve tolerance:  ISO9906:2012 3B

材料:

底座:  Stainless steel

Base:  EN 1.4408

   AISI 316

叶轮:  Stainless steel

   EN 1.4301

   AISI 304

轴承:  SIC

安装:

最大环境温度:  60 °C

最大运行压力:  25 巴

规定温度下的最大压力:  25 bar / 120 °C

   25 bar / -20 °C

接口型号:  DIN / ANSI / JIS

入口尺寸:  DN 25/32

吸水口尺寸:  1 1/4 inch

出口尺寸:  DN 25/32

   1 1/4 inch

Pressure rating for pipe connection:  PN 25

Flange rating inlet:  300 lb

Flange size for motor:  FT115

电气数据:

Motor standard:  IEC

电机型号:  90SD

额定功率——P2:  1.5 千瓦

泵所需功率（P2）:  1.5 千瓦

电源频率:  50 Hz

额定电压:  3 x 220-240D/380-415Y V

额定电流:  5.70/3.30 安

启动电流:  750-820 %

Cos phi——功率因数:  0.84-0.78

额定速度:  2890-2910 转数／分钟

IE效率等级:  IE3

电机满载效率:  84.2 %

3/4负载时的电机效率:  86.4-84.9 %

1/2负载时的电机效率:  86.0-83.0 %

电机极数:  2

封装等级（IEC 34-5）:  55 Dust/Jetting

绝缘等级（IEC 85）:  F

电机编号:  85U03906

控制器:

Frequency converter:  None

其他:

Terminal box position:  6

最小效率指标，MEI ≥:  0.70

Net weight:  43 千克

Gross weight:  48.3 千克

运输体积:  0.133 m3
